基盤作成した次の日に早速配線へ挑みました！
配線材はもキットに付属していたけど、ここは色気を出して手持ちのDCT BELDEN #8503を使用することに。
配線図を読みながらあーでもないこーでもないと試行錯誤すること約２時間・・・・・・・ようやく全ての配線終了！
結局途中でDCT BELDEN #8503が足りなくなって最後の方は付属の配線材しようするハメになったのはここだけの話。
手間取ったのはやはり細かな部分ですね。
GAINが１軸のポットなのに足の部分が２段になっていたり、DCジャックの小さな端子に配線を２本くっつけたりとなかなか一筋縄ではいきませんでした(；´∀｀)
一応これでオペアンプを載せてドキドキの音出しチェック！
・・・・・・・・・・・・・・・・・・ものの見事にうんともすんともいいませんでしたorz
しかもLEDも点灯しない始末・・・・
ここで一気に疲れが出たので原因究明は後日としてその日の作業は終了しました。
その翌日、気を取り直し配線図と先日作ったエフェクターを２０分ほど見比べてみるも、どこも間違ってるところは見当たらず。
原因がわからないので色んなサイトで製作部分の画像を見ていると、オペアンプがすべて逆向きに差してることに気づきました(ﾉ∀`)ｱﾁｬｰ
んなもんで、いそいそとオペアンプの向きを変え音出ししてみると、今度はちゃんと音が出た！！
だってあからさまに配線図には逆向きで載ってたんだもん・・・・・・間違えるに決まっとるわいヽ(`Д´)ﾉ
・・・・・ゴメンなさい、本当はただ知識がないだけです・・・・・
あとはLEDのみですが、こちらの方も+、-逆にしていたようで、反対にしたら見事点灯してくれました。
これを透明になる多目的用のボンドでくっつけました。(よく自作で使われるグルーガンは持ってないんですよ(´・ω:;.:... )
ここでようやくひと安心( ´Д｀)=3
最後に基板の裏側と用心のためにケースの裏側に絶縁テープを貼って全ての作業無事完了♬

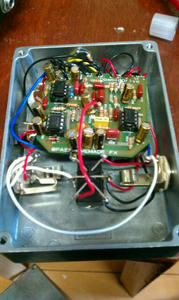

ちょっと配線がゴチャっとしているけど、小生の実力からいってこれが限界です。
ノブは当初Fenderアンプに使用されているやつを使いたかったけど2個しか持ってなかった上に、あと1個を付属のヤツと混ぜると変になってしまったんで、今回は大人しく付属のを取り付けました。

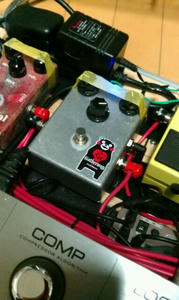

ケース自体に塗装する気はないもんで、バンドで作ったくまモンのシールを貼りました。
サウンドは良く書かれていますが、予想以上に歪みますね。
3時以降にすると低音が潰れてブーブーするけど、ここまで歪ませる人はまずいないと思うので問題なし。
Trebleは良い感じに中高音を持ち上げてくれる感じ。
モロに小生好みのサウンド♪
製作当初は手持ちの4558D艶ありや4556ADなんかを色々試そうと思ったけど、予想以上にツボにはまったんで、オペアンプはそのままでいくことにしました。
一応ブースターとしても使用してみたけど、こちらは他のエフェクターとの相性もありSD-1 Glitter mod.の方が好みでした。
んだもんで上にも書いたように想像以上の出来の良さに早速ボードに組み込んじゃいました( ´∀｀)
だってクランチサウンドはディストーションを使うよりサスティーンがあるし、使いやすいんだもん。
ノイズもほとんど気にならないレベルだったので、クランチの位置にCosmic Driveを据えて、King of the Britainsをローゲインへ、SUPER SPORTを外しました。
約2年ぶりの自作で製作時間約7時間もかけてしまったけど、無事に完成してよかったぁ。
近頃よくして貰っているらぶさんからCosmic Driveのキットを頂きました♪ らぶさん、ありがとう〜！！(*^_^*)
(このCosmic DriveはPASというところが販売しているキットで、所謂centaur overdriveのクローンです。)
で、昨日届いたので早速抵抗だけでも仮組みしとこうと思い、早速作業開始！
基盤の大きさに対して結構抵抗の数が多く、選別するのにかなり難儀しました。
細かいボディーに細い色が付いておりそれで判別するんですが、これがまた見えにくくて目が痛い(>_<)
最初は緑に見えていたモノが実は青だったり、黒と茶色の区別がつきづらかったり・・・・・・老眼のハジマリかしら？
ようやく全ての抵抗をつけてしまったのが開始から40分後・・・・。
当初はこれで作業を終えるつもりだったけど、なんだか急に半田付けしてしまいたい衝動に駆られてしまい、作業続行決定！
半田には余っていたkester 44を使用し、あまり慣れない細かな半田付けに神経を減らしながらも30分かけてひとまず終了したけど、ここまでしてしまうと他のパーツも付けてしまいたくなるのが心情というもの。
ええい！どうせなら全部半田付けしてしまえ！と息巻き、これまたコンデンサーやダイオードの区別に難儀しながらも基盤に仮組みした後、半田付け。
作業開始からかれこれ3時間程かけて、ようやく基盤へのパーツ取付を完了しました(´Д`)=3
ここまでくれば後はポットやジャックの取付だけなんですが、精神力が果ててしまいこの日の作業は終了〜。
一発で音が出てくれればいいけど・・・・・どうなることやら。
レジェンドアンプシリーズや真空管プリアンプSSシリーズでお馴染みのAMTから新しいWAHが発表されました。
それがこの『WH-1 Japanese Girl』！
特筆すべきは筐体の大きさがレジェンドアンプと同等のサイズなのに、フルアナログ回路、光学式フリーケンシー・コントロール、トゥルーバイパススイッチ、0.2～1khz・0.3～1.5khz・0.4～2khzの3つの可変幅をセレクトできる切替スイッチを搭載と機能面でも従来サイズのWAHに全く引けを取ってないところが凄い。。。
しかし気になった名前の『Japanese Girl』。
どうして日本の女性？と思ったけど、MontreuxとAMTの共同開発とのことで納得(^^;
先行発売されている小型の『chi-wah-wah』と比べ上部にツマミもなく、従来サイズと同じ形状をした『WH-1 Japanese Girl』ならそんなに苦にすることなく移行できそうだし♪
ちょっと最近パッチケーブルの調子が悪くなってきた気がするんで、思い切って新調させることにしました。
このところボード内を組み換えることが多く、ケーブルの長さもパッツンパッツンだったり、長すぎたり不揃いだったから丁度良い機会だし♪
約1時間で作業終了。キチンと結束バンドも使い自分なりにまとめたつもり。
今度からエフェクターを入れ替えた際も億劫にならずにキチンとケーブルも整理しながらしないとな(^o^)
Guitar
↓
PolyTune
↓
HKworks / Crybaby GCB-95 Mod.
↓
G-SYSTEM
LOOP1 ･･･ King of the Britains (クランチ〜OD / カッティング)
LOOP2 ･･･ BLACK MAGIC → iSP / DECIMATOR PEDAL (ハイゲイン用)
LOOP3 ･･･ Durandal (ミッドゲイン用)
LOOP4 ･･･ SUPER SPORT (ローゲイン用)
LOOP5 ･･･ SD-1 Glitter mod. (ブースター)
EX. PEDAL･･･ FV-500H (ボリュームペダル)
↓
FINAL BOOSTER FBT-1
↓
AMP
ちょいと気になったエフェクターがあったのでご紹介。
JACQUESというメーカーから発売されたOverDrive【Overtube-2】
このエフェクターはSRVが好んだTS808の2台繋ぎサウンドを１台で可能にしたモノ。
下のデモを見ても判るように、SRV特有のふくよかで艶やかな中音域が特徴的です。
レスポールでのサウンドも良いけど、やっぱりストラトと組み合わせた時のサウンドがピカイチなんだよなぁ。
